Duplex-fiberoptiske kabler — OS2, OM3, OM4, udendørs
2-fibers kabler til samtidige tovejsforbindelser: switch–switch, switch–server, ODF–aktivt udstyr. LC/UPC, LC/APC, SC/APC, FC, ST — OS2-singlemode eller OM3/OM4-multimode, til indendørs brug eller med armering til udendørs brug.
Hvilket duplex-strømkabel skal man vælge?
LC/UPC · LC/APC duplex OS2
Standard til datacentre og virksomhedsnetværk. Kompakte LC-stik til SFP-switche og 19"-patchpaneler. Monomode OS2 9/125 µm, LSZH-kappe.
- LC/UPC–LC/UPC : switche, ODF, SFP-udstyr
- LC/APC–LC/APC : refleksionsfølsomme telekommunikationssystemer
- LC/APC–LC/UPC : blandet forbindelse mellem udstyr
Multimode OM3 · OM4 duplex
Korte forbindelser med høj tæthed i datacentre. Billigere 850 nm VCSEL-moduler. Lysblå (OM3) eller lilla (OM4) LSZH-kappe.
- OM3 : 10G over 300 m, 40G over 100 m
- OM4 : 10G over 400 m, 100G over 150 m (MPO)
- Kompatibel med SFP+ SR- og SFP28 SR-moduler
SC · FC · ST · E2000 duplex OS2
Stik i store formater til telekommunikationsudstyr, FTTH OLT, industrielle routere og ældre udstyr. Monomode OS2.
- SC/APC–SC/APC : OLT, ODF, FTTH-udstyr
- FC/PC : måleinstrumenter (OTDR), gamle routere
- ST/UPC : ældre 100BASE-FX Ethernet-netværk
Duplex med forstærket ydervæg
Stålarmatur eller 5 mm PE-kappe til forbindelser mellem bygninger, på universitetsområder og i industrielle miljøer. OS2 eller OM3 afhængigt af afstanden.
- Modstandsdygtig over for gnavere, UV-stråling, −40 °C til +85 °C
- Diameter 5 mm — trækstyrke ≥ 600 N
- Montering i kabelrender, kabelkanaler og rør
Matrix til hurtig beslutningstagning
| Min anvendelse | Anbefalet fiberindtag | Anbefalet stik | Afsnit |
|---|---|---|---|
| SFP-switch ↔ patchpanel eller switch | OS2 monomode | LC/UPC–LC/UPC | LC OS2 ↓ |
| OLT GPON / XGS-PON ↔ ODF | OS2 monomode | SC/APC–SC/APC eller LC/APC–LC/APC | SC ↓ |
| Server ↔ ToR-switch i datacenteret (≤ 300 m) | Multimode OM3 | LC/UPC–LC/UPC | OM3 ↓ |
| Server ↔ ToR-switch i datacentret (≤ 400 m) | OM4 multimode | LC/UPC–LC/UPC | OM4 ↓ |
| Udendørs mellem bygninger (> 100 m) | OS2, udvendig, armeret | LC/UPC–LC/UPC | Udvendigt ↓ |
| Måleinstrument (OTDR) ↔ netværk | OS2 monomode | FC/PC–SC/APC eller FC/PC–LC/UPC | FC ↓ |
| OM3-netværk uden for campus (≤ 300 m) | OM3 armeret til udendørs brug | LC/UPC–LC/UPC | Udvendigt ↓ |
LC-duplex-kabelforbindelser — OS2-monomode
Kompakt LC-format (1,25 mm) — reference-standard for SFP/SFP+/SFP28-udstyr. OS2 monomode 9/125 µm, indsætningstab ≤ 0,3 dB, returtab ≥ 50 dB (UPC) / ≥ 65 dB (APC). LSZH-kappe.
-
Promo !
LC/UPC til LC/UPC OS2 duplex-fiberkabel (Ref.: 425)
25 comments 0.5M – 50M Le prix initial était : 51,99 kr..51,99 kr.Le prix actuel est : 51,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
LC/APC til LC/UPC monomode duplex fiberoptisk kabel (Ref.: 3894)
8 comments 0.5M – 50M 96,99 kr. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
Promo !
LC/APC til LC/APC OS2 Duplex fiberoptisk kabel (Ref.: 2478)
5 comments 0.5M – 50M Le prix initial était : 73,99 kr..58,99 kr.Le prix actuel est : 58,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit
SC-, FC-, ST- og E2000-duplex-kabelstik — OS2-monomode
Stik i stor størrelse: SC (2,5 mm), FC (skruet), ST (bajonet) og E2000 (beskyttelsesklap) til telekommunikationsudstyr, GPON/EPON-OLT’er, ODF’er, måleinstrumenter og ældre udstyr. OS2 monomode.
SC/APC · SC/UPC duplex OS2
-
Promo !
SC/APC til LC/UPC OS2 duplex-fiberkabel (Ref.: 405)
39 comments 1M – 30M Le prix initial était : 73,99 kr..66,99 kr.Le prix actuel est : 66,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
Promo !
SC/UPC til LC/UPC OS2 duplex-fiberkabel (Ref.: 417)
18 comments 0.5M – 50M Le prix initial était : 66,99 kr..66,99 kr.Le prix actuel est : 66,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
Promo !
SC/APC til SC/APC OS2 duplex-fiberkabel (Ref.: 2493)
10 comments 0.5M – 30M Le prix initial était : 58,99 kr..58,99 kr.Le prix actuel est : 58,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit
FC, ST, E2000 duplex OS2
-
Promo !
ST/UPC til LC/UPC OS2 duplex-fiberkabel (Ref.: 3949)
4 comments 0.5M – 30M Le prix initial était : 88,99 kr..81,99 kr.Le prix actuel est : 81,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
Promo !
E2000/APC-fiberkabel med LC/APC OS2, duplex (Ref.: 3188)
1 comments 0.5M – 50M Le prix initial était : 73,99 kr..73,99 kr.Le prix actuel est : 73,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
Promo !
FC/PC til FC/APC OS2 duplex-fiberoptisk kabel (Ref.: 3003)
2 comments 1M – 50M Le prix initial était : 81,99 kr..73,99 kr.Le prix actuel est : 73,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
Promo !
FC/PC til SC/APC OS2 duplex-fiberkabel (Ref.: 3015)
4 comments 1M – 15M Le prix initial était : 81,99 kr..73,99 kr.Le prix actuel est : 73,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
Promo !
FC/PC til FC/PC OS2 duplex fiberoptisk kabel (Ref.: 3026)
3 comments 1M – 50M Le prix initial était : 81,99 kr..73,99 kr.Le prix actuel est : 73,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
Promo !
ST/UPC til ST/UPC OS2 duplex-fiberkabel (Ref.: 3981)
5 comments 0.5M – 30M Le prix initial était : 103,99 kr..88,99 kr.Le prix actuel est : 88,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit
Multimode-duplex-kabler — OM3 og OM4
50/125 µm-fiber til korte forbindelser med høj tæthed i datacentre. 850 nm VCSEL-moduler. OM3 (aqua-kappe, 2 000 MHz·km) til 10G/300 m — OM4 (violet kappe, 4 700 MHz·km) til 10G/400 m og 100G/150 m.
-
Promo !
OM4-duplex fiberoptisk kabel, LC/UPC til LC/UPC (Ref.: 1410)
44 comments 1M – 200M Le prix initial était : 72,99 kr..43,99 kr.Le prix actuel est : 43,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
Promo !
LC/UPC til LC/UPC fiberoptisk kabel, OM3 multimode duplex fiberoptisk patchkabel 50/125 µm LSZH, farve: hvid/blå (Ref.: 400)
27 comments 1M – 100M Le prix initial était : 66,99 kr..56,99 kr.Le prix actuel est : 56,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
Promo !

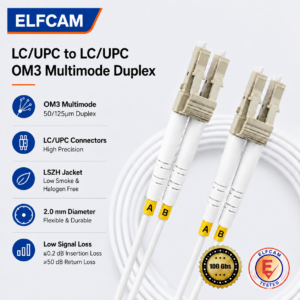

Elfcam® - LC/UPC-fiberoptisk kabel – LC/UPC OM3 Duplex, hvid (Ref.: 9113)
3 comments 5M – 100M Le prix initial était : 140,99 kr..126,99 kr.Le prix actuel est : 126,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
LC/UPC til LC/UPC 50/125 µm OM2 multimode duplex fiberoptisk kabel, orange (Ref.: 3303)
2 comments 0.5M – 50M 66,99 kr. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit
Forstærkede duplex-kabelbindere — udendørs og industriel brug
Flettet stålarmatur eller PE-kappe på 5,0 mm. Modstandsdygtig over for gnavere, UV-stråling og temperaturer fra −40 °C til +85 °C. Til forbindelser mellem bygninger, på universitetsområder, i industrielle miljøer og i blandede kabelkanaler.
-
Promo !
Elfcam® - Armoreret fiberoptisk kabel til udendørs og indendørs brug, LC/UPC til LC/UPC, OS2, duplex, monomode, 9/125 μm, LSZH, sort (Ref.: 5221)
33 comments 10M – 300M Le prix initial était : 148,99 kr..133,99 kr.Le prix actuel est : 133,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
Promo !
Armeret fiberoptisk kabel til udendørs og indendørs brug, LC/UPC til LC/UPC, multimode, duplex, OM3, sort (Ref.: 4511)
57 comments 10M – 300M Le prix initial était : 178,99 kr..163,99 kr.Le prix actuel est : 163,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
Promo !
Fiberoptisk kabel til udendørs og indendørs brug, LC/UPC til LC/UPC, OS2, duplex, monomode, diameter 5,0 mm (Ref.: 11861)
13 comments 30M – 300M Le prix initial était : 320,99 kr..275,99 kr.Le prix actuel est : 275,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
Promo !
Elfcam® - LC/UPC til LC/UPC OM3 duplex multimode fiberoptisk kabel, 50/125 µm, G657A2, til udendørs og indendørs brug (Ref.: 15245)
10 comments 20M – 300M Le prix initial était : 275,99 kr..245,99 kr.Le prix actuel est : 245,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit -
Promo !
Elfcam® - Fiberoptisk kabel SC/UPC til SC/UPC OM3, duplex, multimode, 50/125 µm, G657A2, til udendørs og indendørs brug (REF:11874)
8 comments 20M – 300M Le prix initial était : 208,99 kr..133,99 kr.Le prix actuel est : 133,99 kr.. + Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit
Duplex vs. simplex: Hvornår skal man bruge et duplex-kabel?
Duplex = 2 fibre i samme kappe
Et strømpebånd duplex består af to fibre, der ligger side om side i en zip-kappe (ribber) eller en fælles rund kappe. Den sikrer samtidig transmissionen i to retninger på to separate fibre — én fiber pr. retning.
- Anvendelse: forbindelser fuld-duplex standard (Ethernet, FC, SONET)
- Stik: to ferruler i hver ende (dobbeltstik side om side)
- Mærkning: fiber A (Tx) og fiber B (Rx) er markeret med forskellige farver eller mærker
Hvornår bør man vælge simplex?
Et strømpebånd simplex indeholder kun én fiber. Den anvendes, når signalet kun sendes i én retning, eller når der i begge retninger anvendes forskellige bølgelængder på en enkelt fiber (BiDi/WDM-teknologi).
- Anvendelse: BiDi-SFP-moduler, FTTH-abonnentforbindelser (SC/APC), GPON-forbindelser
- Fordel: tyndere, fylder mindre i overbelastede rør
- Se: Simplex Elfcam-strømpebånd →
Typisk arkitektur med duplex-forbindelser
Kompatibilitetstabel — stik og anvendelser
| Stik | Fiber | Polering | Returtab | Maks. afstand 10G | Typisk anvendelse |
|---|---|---|---|---|---|
| LC/UPC–LC/UPC | OS2 monomode | UPC (flad) | ≥ 50 dB | 10 km (LR) | SFP+-switche, ODF, datacenter |
| LC/APC–LC/APC | OS2 monomode | APC (8°) | ≥ 65 dB | 10 km (LR) | Telekommunikation, DWDM, systemer med høj refleksion |
| LC/UPC–LC/UPC | Multimode OM3 | UPC (flad) | ≥ 20 dB | 300 m (SR) | Intra-rack-datacenter, 10G SAN |
| LC/UPC–LC/UPC | OM4 multimode | UPC (flad) | ≥ 20 dB | 400 m (SR) | Datacenter med høj tæthed, 10/25/100G |
| SC/APC–SC/APC | OS2 monomode | APC (8°) | ≥ 65 dB | 10 km (LR) | OLT GPON/EPON, telekommunikations-ODF |
| SC/APC–LC/UPC | OS2 monomode | Blandet APC/UPC | ≥ 50 dB | 10 km (LR) | Overgang fra ODF SC til LC-switch |
| FC/PC–FC/PC | OS2 monomode | PC (flad) | ≥ 40 dB | 10 km (LR) | OTDR-måleinstrumenter, gamle routere |
| ST/UPC–LC/UPC | OS2 monomode | UPC (flad) | ≥ 40 dB | 10 km (LR) | Overgang fra 100BASE-FX ST til LC-udstyr |
| E2000/APC–LC/APC | OS2 monomode | APC (8°) | ≥ 65 dB | 10 km (LR) | Udstyr fra Deutsche Telekom og Swisscom |
| Armeret LC/UPC – Armeret LC/UPC | OS2 udendørs | UPC (flad) | ≥ 50 dB | 10 km (LR) | Mellem bygninger, på universitetsområder, i industrien |
Kompatibilitet med Elfcam SFP-moduler
Duplex LC OS2-kabler er kompatible med alle Elfcam SFP+ LR-moduler (10G, 1310 nm) og SFP28 LR-moduler (25G, 1310 nm). OM3/OM4-kablerne er kompatible med SFP+ SR-moduler (10G, 850 nm) og SFP28 SR-moduler (25G, 850 nm).
Polaritet og duplex-retning
På et standard duplex-kabel er de to fibre krydsforbindelser i henhold til TIA-568 Type A (fiber 1 i ende A er tilsluttet fiber 1 i ende B). Kontroller polariteten i dit netværk, hvis du bruger kabler med et MPO-distributionskabel.
Ofte stillede spørgsmål — duplex-strømpebånd
1Hvilket duplex-kabel skal jeg vælge til min SFP+-switch?
Til en switch med SFP+-porte og LR-moduler (10G monomode): Vælg et patchkabel LC/UPC–LC/UPC OS2 duplex. Det er standardstikket på alle SFP+ LR-moduler. Hvis din switch har SR-moduler (multimode 850 nm): vælg LC/UPC–LC/UPC OM3 eller OM4 duplex afhængigt af afstanden (300 m for OM3, 400 m for OM4). Kontroller altid, hvilken modultype der er installeret i din switch, inden du bestiller.
2Hvad er forskellen mellem LC/UPC og LC/APC på et duplex-kabel?
LC/UPC (blå): fladpoleret overflade, returtab ≥ 50 dB — standard for aktivt udstyr (switche, servere, SFP-moduler). LC/APC (grøn): poleret overflade til 8°, returdæmpning ≥ 65 dB — påkrævet for refleksionsfølsomme telekommunikationssystemer (DWDM, optiske forstærkere, visse OLT’er). OBS! : LC/UPC og LC/APC kan ikke bruges ombytteligt — hvis man forbinder dem med hinanden, opstår der et yderligere indsætningstab, og forbindelsen forringes.
3Kan man bruge en OS2-duplex-kabelbinder sammen med et OM3-multimode-modul?
Nej. OS2-monomodefibre (9 µm) og OM3/OM4-multimodefibre (50 µm) har kerne-diametre, der ikke er kompatible. Et SFP+ SR-modul (multimode), der tilsluttes en OS2-fiber, vil medføre indsætningstab på 10 til 20 dB — forbindelsen vil ikke fungere. Brug altid et patchkabel, hvor fibertypen passer til modulet: OS2 til LR/LX-moduler (1310/1550 nm), OM3/OM4 til SR-moduler (850 nm).
4Hvordan kan man visuelt skelne mellem et OS2-kabel og et OM3- eller OM4-kabel?
Gennem farven på kappen : gul = OS2 monomode, aqua/lysblå = OM3 multimode, lilla/magenta = OM4 multimode, orange = OM1/OM2 (forældede). Farven på LC-stikket bekræfter det også: stik blå = UPC (monomode eller multimode), stik grøn = APC (kun monomode). Disse farvekoder er defineret i TIA-598.
5Hvilken længde skal man bestille af duplex-strømpebånd?
Mål den faktiske afstand mellem de to enheder ved at følge kabeltrækningen (ikke i lige linje), og læg derefter 10 à 20 % Margen til bøjninger og gennemføringer. Undgå for lange kabelforbindelser: Overskydende spiralformet kabel i et rack øger tabene som følge af bøjning og optager unødigt plads. Typisk: 0,5 til 1 m til switch–server i et rack, 2 til 5 m til at forbinde to tilstødende racks, 5 til 10 m til at forbinde to fjerntliggende racks eller krydse et rum.
6Er Elfcam-netværkskabler certificeret til operatørnetværk?
Elfcam-strømpebåndene er fremstillet i overensstemmelse med standarderne IEC 61755-2-1 (stikkets egenskaber) og IEC 61300-3-35 (renhed af ferulerne). De vigtigste parametre er garanteret: indsætningstab ≤ 0,3 dB, returtab ≥ 50 dB (UPC) / ≥ 65 dB (APC), holdbarhed ved over 500 indsætningscyklusser. Vores produkter er certificeret CE, RoHS og REACH. For specifikke operatørcertificeringer (Orange, SFR) bedes De kontakte vores salgsteam.
7Hvad er forskellen mellem et duplex-kabel og et MPO-trunkkabel?
En duplex-strømpebånd indeholder 2 fibre i en kabelkanal og er velegnet til punkt-til-punkt-forbindelser med lav båndbredde eller i datacentre til individuelle server-switch-forbindelser. Et kabel MPO-stamme (12, 24 eller 48 fibre) i et enkelt stik anvendes til forbindelser med høj tæthed i datacentre: et MPO-12-kabel svarer til 6 samtidige duplex-patchkabler og muliggør samlede båndbredder på 40, 100 eller 400 Gbit/s. Se Elfcam MPO-kabler →.
8Hvilke leveringstider gælder der for Elfcam Duplex-strømpebånd?
Alle Elfcam-duplex-kabler (LC/UPC OS2, LC/APC OS2, SC/APC OS2, OM3, OM4, med armeret ydre) er på lager på lager i Frankrig med afsendelse inden for 24 arbejdsdage. Ordrer, der afgives inden kl. 14.00, afsendes samme dag. Ved projekter med struktureret kabelføring, der omfatter store mængder, gælder degressive priser og garanterede leveringstider kan rekvireres ved henvendelse via vores kontaktformular.
